NMOS管的漏端輸出電阻

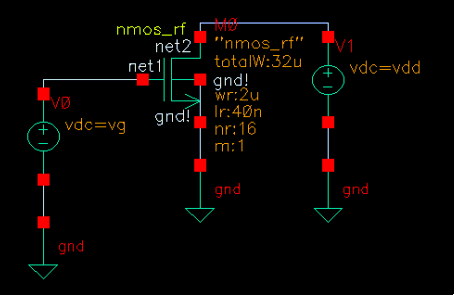

nmos管的輸出電阻可以將柵端接地，在漏端加一個直流電壓，測量Id ，然后作兩者之間的比值即為漏端輸出電阻。

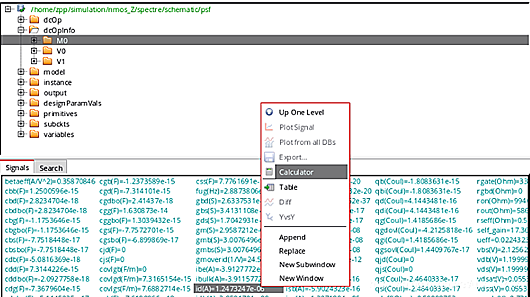

做DC直流仿真，然后在ADE界面中執行菜單欄命令【Tools】→【Results Browser】，選擇mos管，將id取值到計算器當中：

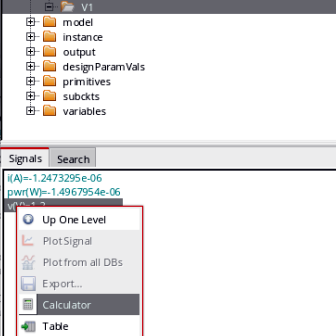

同樣的，將漏級電壓源的電壓值也取值到計算器當中：

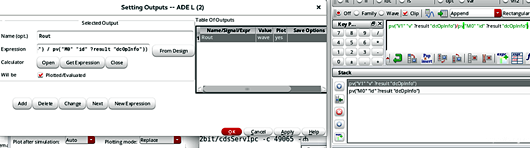

接下來，在ADE界面中執行菜單欄【Outputs】→【Setup】，添加新的公式，取名為Rout，獲取計算器中的公式：
最后的ADE界面如下：
對VDD進行參數掃描，注意不要在DC掃描中設置。

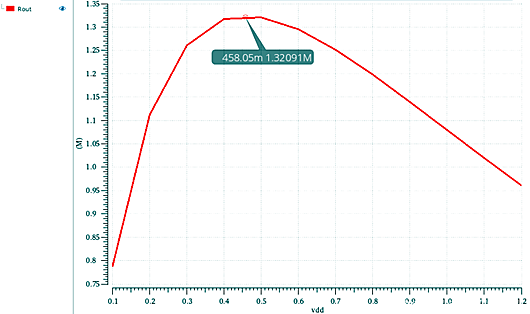

最后得到的輸出阻抗的曲線為：
