NMOS雙向電平轉換電路

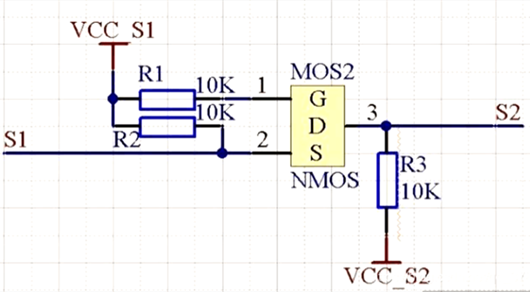

雙向電平轉換電路，如下圖所示，是 NMOS管雙向電平轉換電路,R2和R3可根據實際情況添加或去除。適用于低頻信號電平轉換，價格低廉。 導通后，壓降比三極管小。 正反向雙向?qū)ǎ喈?dāng)于機械開關。電壓型驅動，需要一定的驅動電流，而且有的應用也許比三極管大。
雙向傳輸原理：
S1端輸出低電平，MOS管導通，S2端輸出低電平。
S1端輸出高電平，MOS管截至，S2端輸出高電平。
S1端輸出高阻，MOS管截至，S2端輸出高電平 。
S2端輸出低電平，MOS管內的二極管導通，MOS管導通，S1端輸出低電平。
S2端輸出高電平，MOS管截至，S1端輸出高電平。
S2端輸出高阻，MOS管截至，S1端輸出高電平。

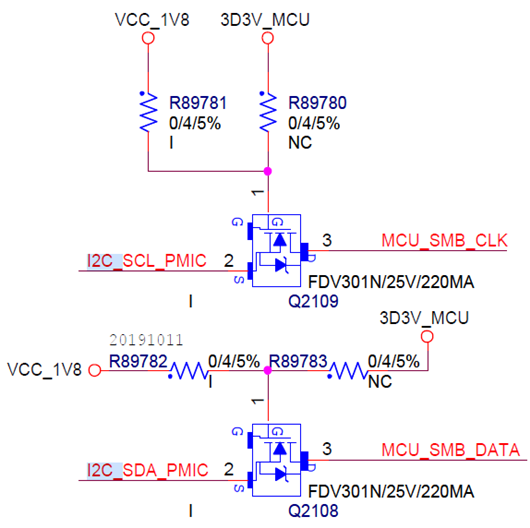

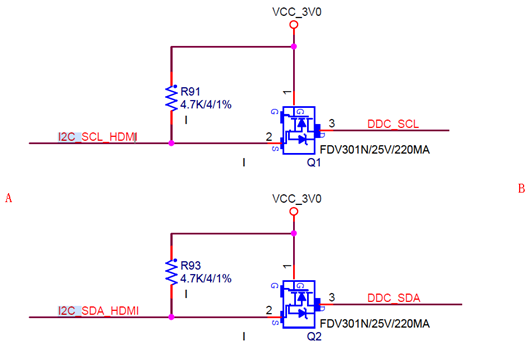

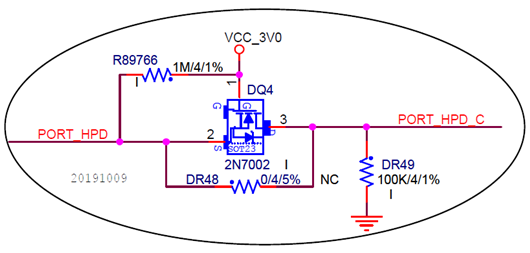

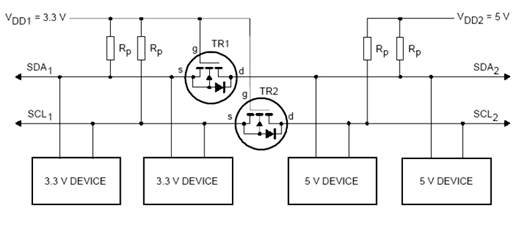

實例應用：
