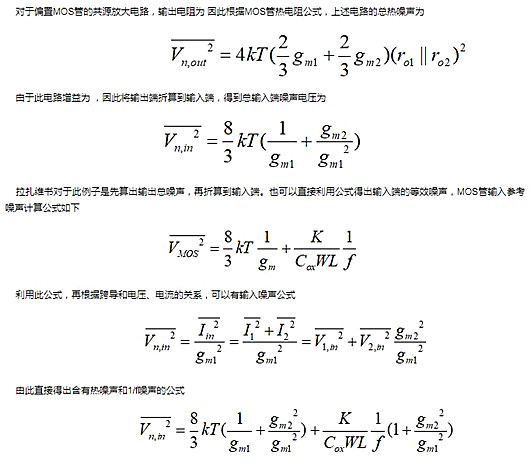

共源放大器噪聲分析如圖
差分放大器噪聲分析

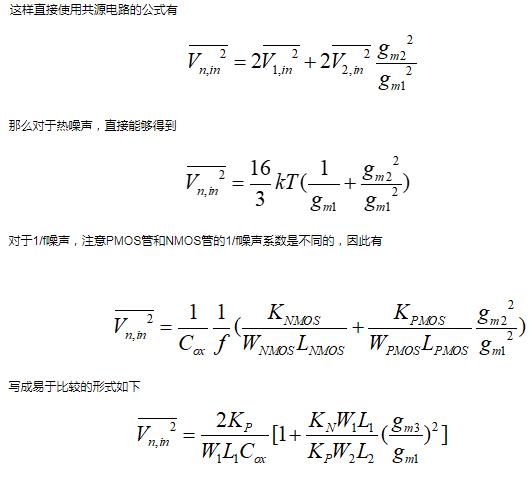

第一級差分放大電路分析如圖：
在差分對的噪聲分析中，一定要注意的是倍數關系。簡單的理解，就是上述分析的共源放大器的2倍的噪聲。
由于第二級的噪聲折算到輸入需要除以第一級的增益(40dB)因此基本可以忽略不計，所以在設計第二級的時候可以不用特意去考慮噪聲的影響。
